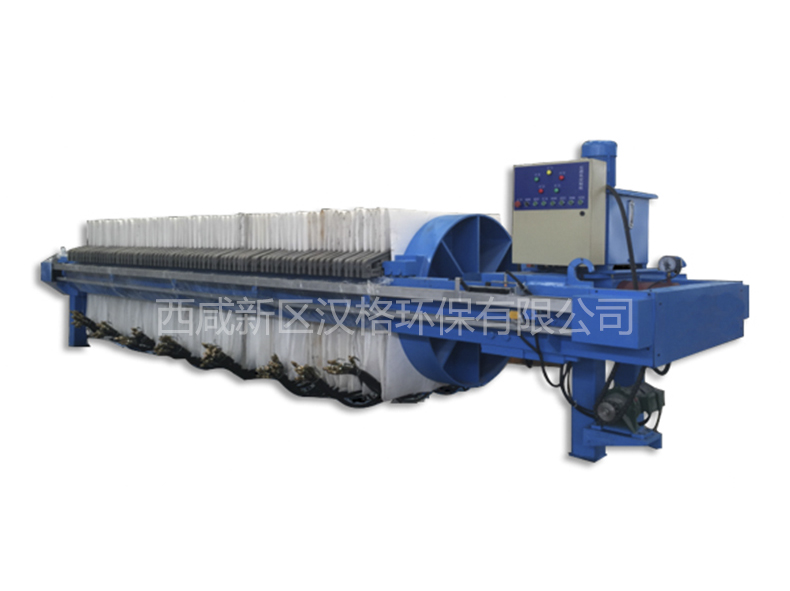

壓濾機的三大結構。先，機架是壓濾機的基礎部件，它主要包括兩端是止推板和壓緊頭，兩側的大梁將二者連執著起來，和存放控制系統電線的臺面。止推板和壓緊板有時候可以歸在夠率分離結構內面，但由于他們和大梁是結合項鏈的，所以他們屬于機架的部分。
大梁就是承接設備所有重量的結構，隨著設備自身重量的增加而加強，正是因?yàn)槭侵匾牟糠?，所以在大梁的要求上就必須防腐能力?qiáng)，使用時間長，堅若磐石。
其次，過濾分離結構。在這里就可以分為供壓部分和過濾部分。
供壓部分當然就是為壓濾機提供壓力的動力系統，現在主要的機械式的和液壓式的這兩種。他們?cè)诳刂葡到y(tǒng)的調節下，為壓濾機運行提供各項動力。壓濾機的供給部分包括電機，液壓器，絲杠，油泵，油管等。
過濾部分就是壓濾機的核心部分。由于過濾的方式不一樣，往往也決定了壓濾機的性能和使用的范圍，同時也有了廂體壓濾機、隔膜壓濾機和板框壓濾機之分。但所有的壓濾機的過濾部分有是由濾板、濾布和管道組成。濾布將濾板包裹起來，當導入口流入混合液時，液體導入了由濾板和濾布組成的濾室中，由于初期的濾餅中空隙比較大，而且水分還比較多，所以就需要，壓濾機施加外力將濾餅中的水分通過濾布，流向?yàn)V板下方的排水管流出，所以就需要擠壓和吹氣的方法。
