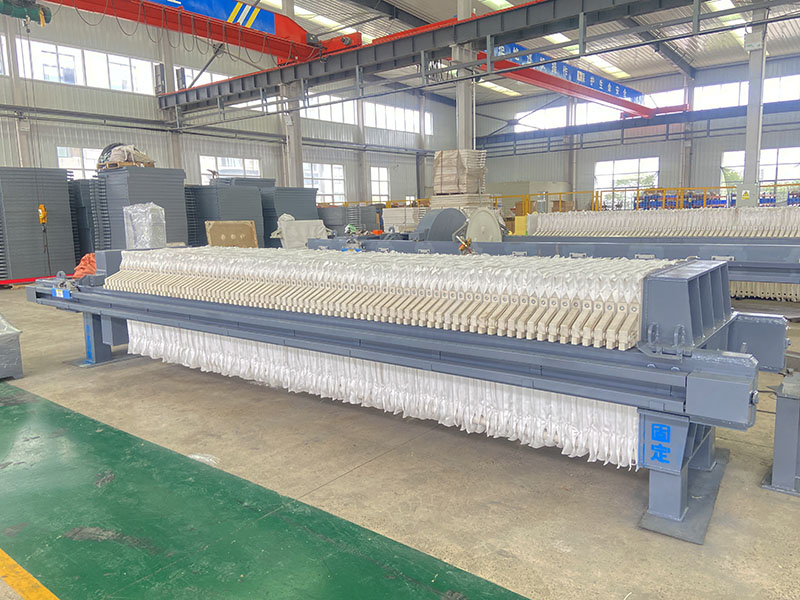

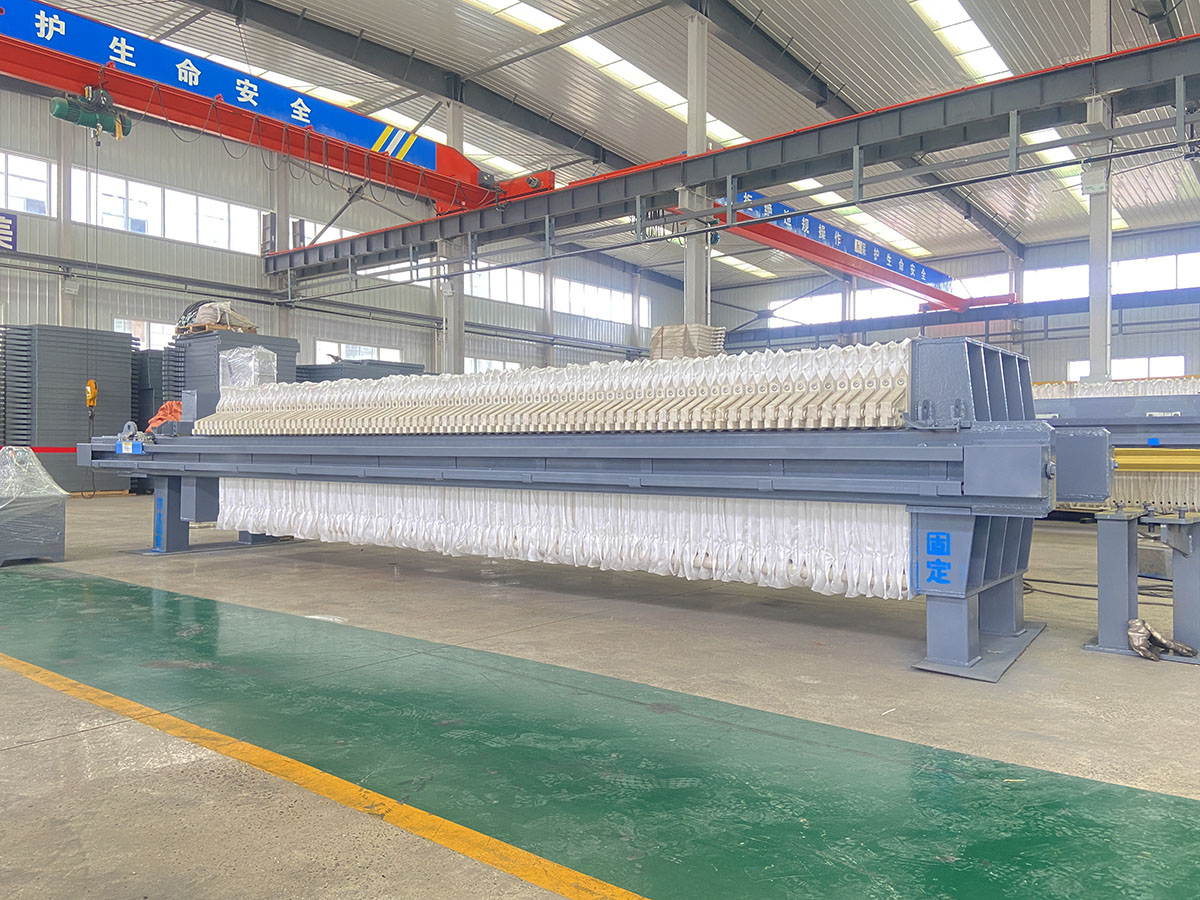

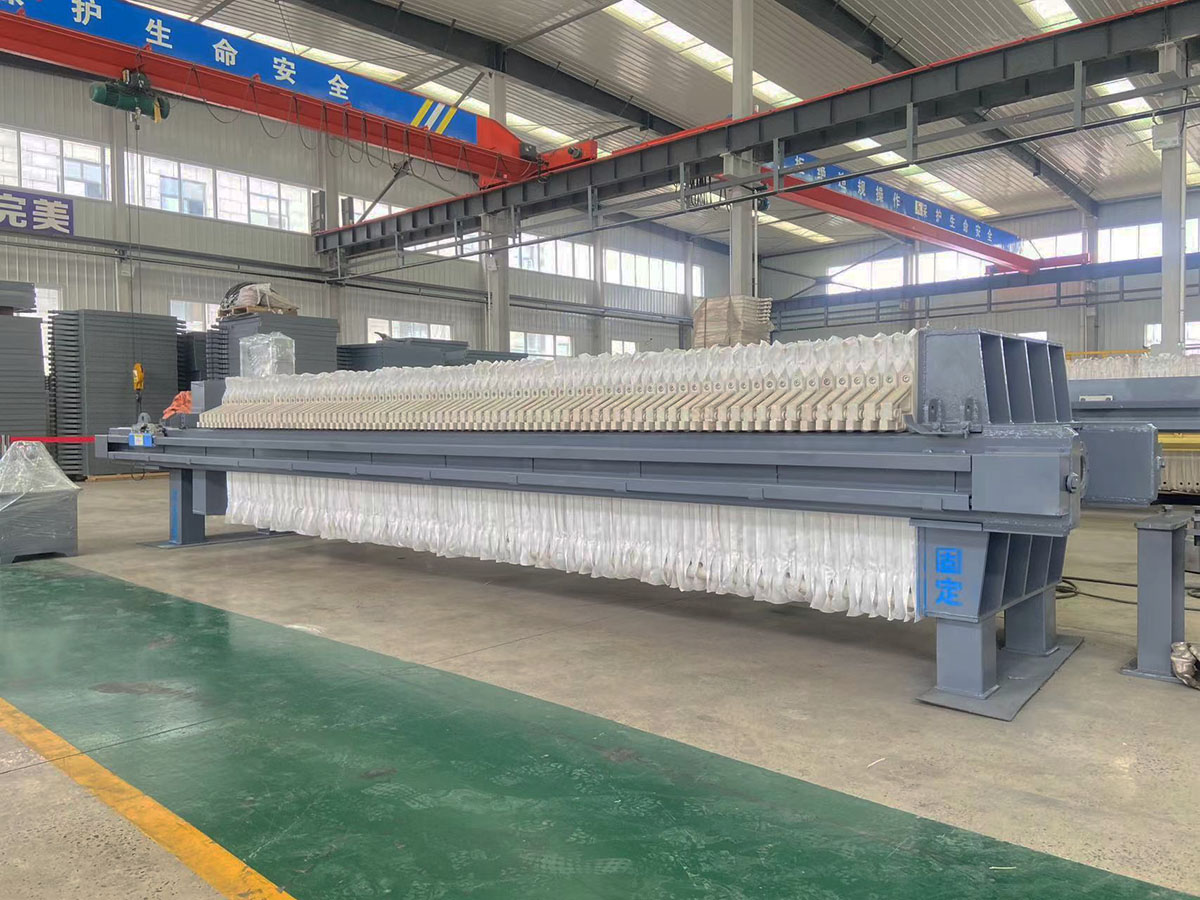

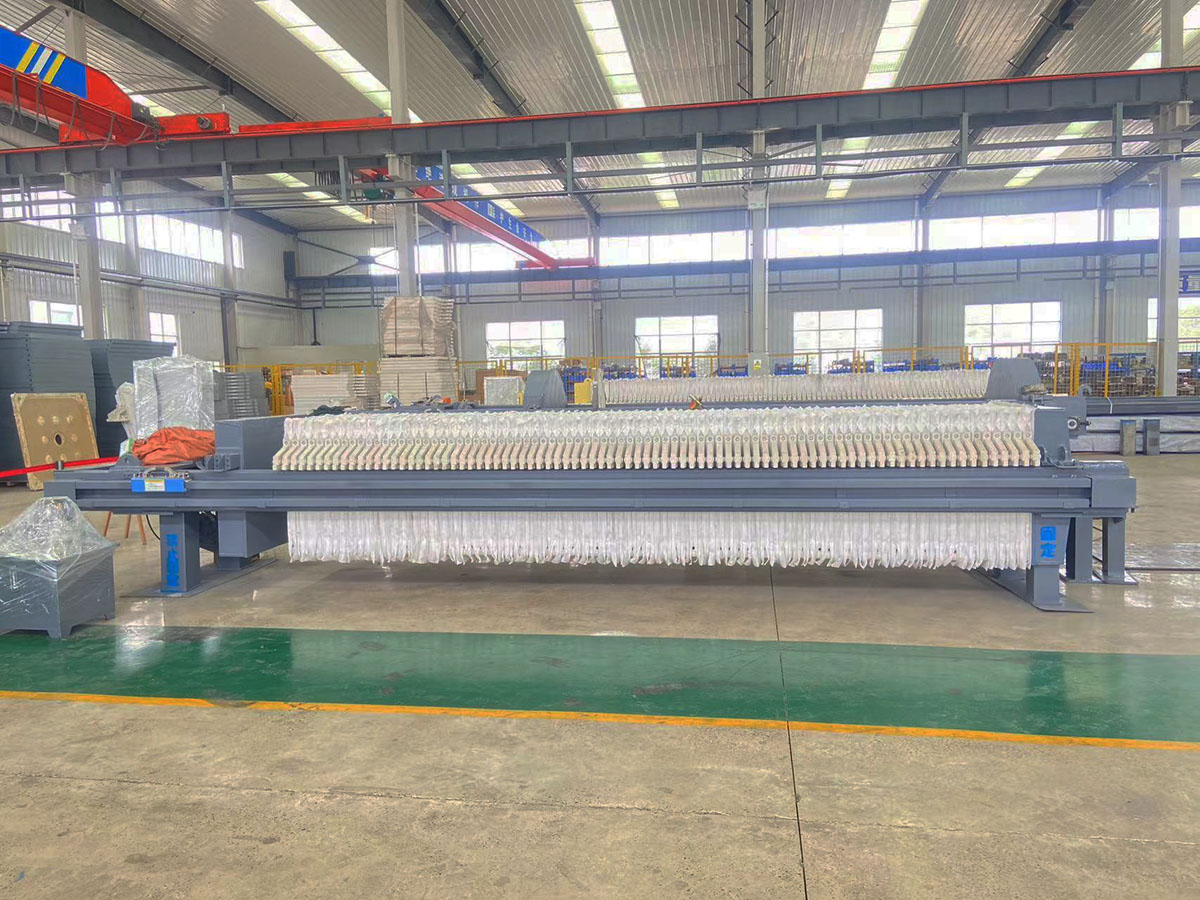

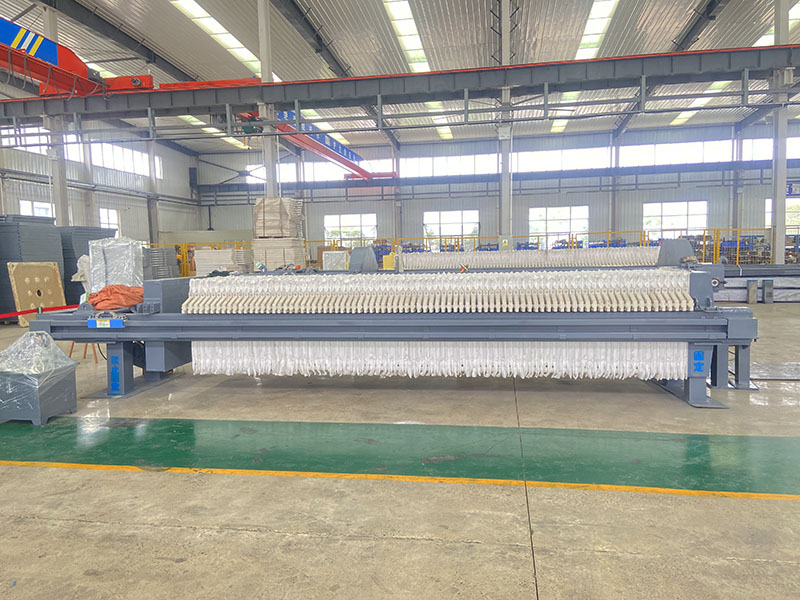

產品圖片：
150平方壓濾機參數：
|
150平米隔膜壓濾機技術參數： |
|||
|
1 |
配套 |
備注 |
|
|
基本參數 |
濾板數量 |
廂式板數量：42塊 隔膜板數量：43塊 |
原料增強聚丙烯(含頭尾濾板） |
|
濾板規格 |
1000mm*1000mm（外徑） |
||
|
濾布數量 |
86件套 |
含頭尾板濾布 |
|
|
濾布型號 |
濾布 |
配套 |
|
|
濾布規格 |
與型濾板配套 |
配套 |
|
|
手柄 |
自動拉板 |
優質PP材質；大梁V型定位，保證濾板直線排列且受力均勻 |
|
|
濾室數量 |
86個 |
濾餅厚度30mm |
|
|
濾室容積 |
2260L |
單次卸料產生濾餅的體積 |
|
|
過濾面積 |
m2 |
150 |
|
|
外形尺寸 |
大約7450mm*1520mm*1300mm |
長*寬*高以供方提供詳細圖紙為準！ |
|
|
地腳中心 |
以供方提供詳細圖紙為準！ |
||
|
整機質量 |
約9500kg |
設備運行重 |
|
|
基本結構 |
主機機架 |
選用Q235A中板 |
經二氧化碳氣體保護焊焊接成形；敞開式結構；整機防腐處理 |
|
主梁結構 |
Q235A加厚矩形鋼 |
采用箱式焊接結構設計，焊縫平整、美觀；兩根配套主梁夾緊后同時加工，濾板受壓時不產生傾斜的側向力，保證加工精度。 |
|
|
表面處理 |
高速拋丸機噴砂處理 |
經高速離心拋丸消除銹跡和氧化鐵皮；采用環氧云鐵底漆噴涂處理后，整機外噴塑防腐處理 |
|
|
進料方式 |
止推板中心進料孔DN法蘭 |
內襯可拆式衛生級ABS |
|
|
出液方式 |
明流雙出 |
出液方式明流 |
|
|
吹氣方式 |
無需 |
無 |
|
|
驅動方式 |
高壓油泵 |
臥式電機驅動 |
|
|
過濾壓力 |
1MPa |
運行壓力 |
|
|
壓榨壓力 |
1.2MPa |
運行壓力 |
|
|
壓緊壓力 |
25Mpa |
運行壓力 |
|
|
儀控液壓 |
PLC |
西門子 |
PLC為可編程控制器，品質保障 |
|
電器元件 |
西門子 |
品質保障 |
|
|
壓緊方式 |
液壓壓緊/自動保壓/自動補壓 |
||
|
液壓油缸 |
增強型可拆卸式油缸 活塞桿工作 |
整體具有硬度高、耐磨性能好、抗腐蝕等優點。 |
|
|
油缸密封 |
聚氨酯+四氟銅密封圈 |
奧地利技術；質保1年 |
|
|
液壓油管 |
高壓MPA/低壓MPA |
絕不爆管/安全保證 |
|
|
液壓站 |
4KW |
主體為制作；電機4KW；上海大眾油泵、上海華島液壓閥件；碳鋼折彎焊接，密封，空氣過濾外置式油泵，散熱效果好，檢修方便；高低壓油管為國標軟連接 |
|
|
液壓馬達 |
上海大眾液壓 |
25MPa |
|
|
主電機 |
4KW |
品質保障 |
|
|
控制箱 |
分體式或可固定于主機 |
主體制作為碳鋼噴塑，質量保障 |
|
|
儀表 |
0-40Mpa電接點壓力表 |
東方儀表；質量保障 |
|
|
運行環境 |
使用溫度 |
≤80℃ |
無大幅溫度波動 |
|
過濾介質 |
濾布 |
||
|
運行要求 |
水平基礎/避雨遮陽 |
進料端焊死固定，液壓端滑動 |
|
