150平米程控自動拉板廂式壓濾機

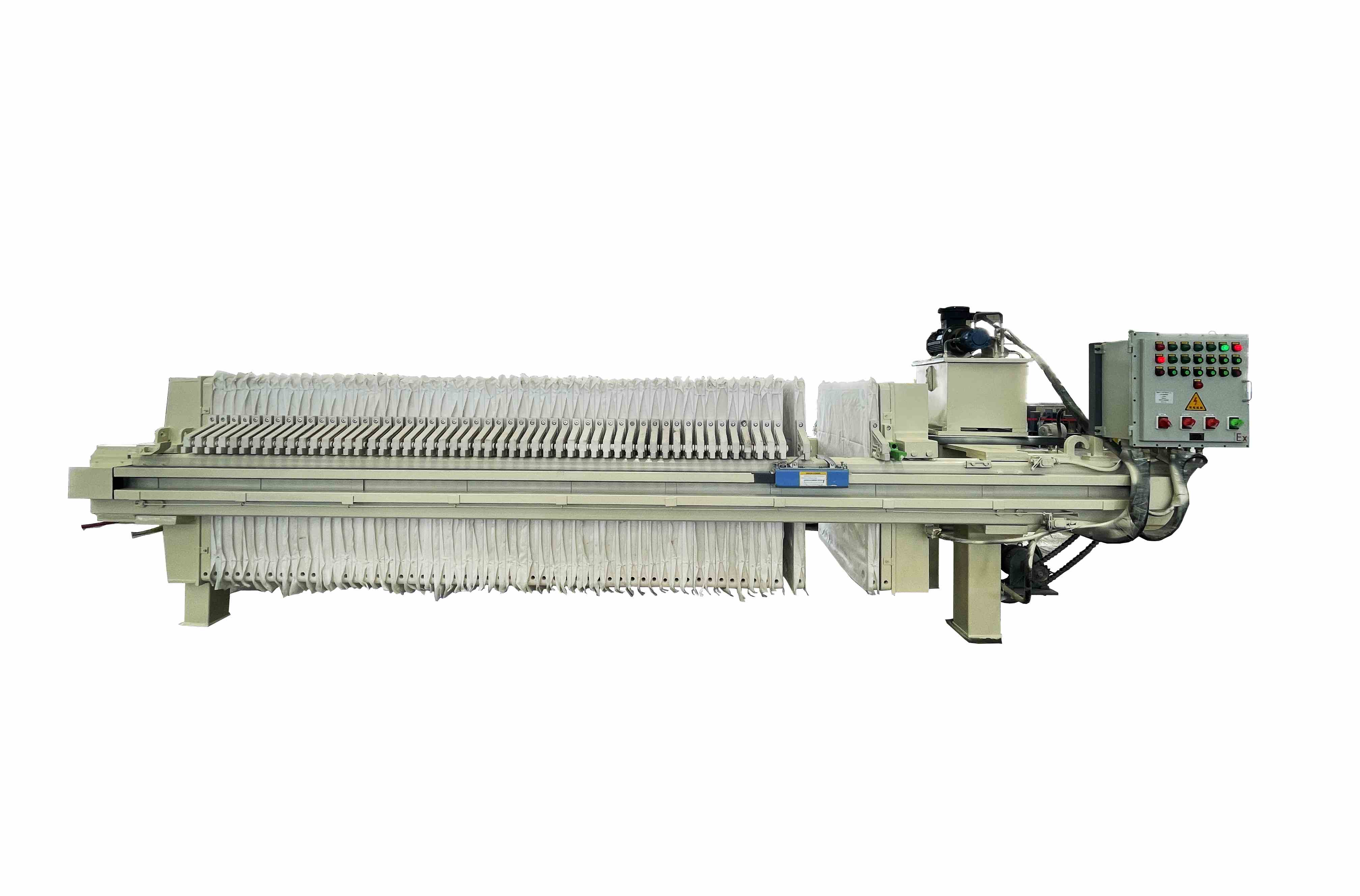

一、產品圖片
二、產品型號及參數:
150平米程控自動拉板廂式壓濾機技術參數： | |||
1 | 配套 | 備注 | |
基本參數 | 濾板數量 | 54 | 原料增強聚丙烯(含頭尾濾板） |
濾板規格 | 1250mm*1250mm（外徑） | ||
濾布數量 | 55件套 | 含頭尾板濾布 | |
濾布型號 | 濾布 | 單絲濾布 | |
濾布規格 | 與型濾板配套 | 配套 | |
手柄 | 自動拉板 | 優質PP材質；大梁V型定位，保證濾板直線排列且受力均勻 | |
濾室數量 | 55個 | 濾餅厚度30mm | |
濾室容積 | 2260L | 單次卸料產生濾餅的體積 | |
過濾面積 | m2 | 200 | |
外形尺寸 | 大約5962mm*1800mm*1560mm | 長*寬*高以供方提供詳細圖紙為準！ | |
地腳中心 | 以供方提供詳細圖紙為準！ | ||
整機質量 | 約8500kg | 設備運行重 | |
基本結構 | 主機機架 | 選用Q345中板 | 經二氧化碳?xì)怏w保護焊焊接成形；敞開式結構；整機防腐處理 |
主梁結構 | Q345加厚矩形鋼 | 采用箱式焊接結構設計，焊縫平整、美觀；兩根配套主梁夾緊后同時加工，濾板受壓時不產生傾斜的側向力，保證加工精度。 | |
表面處理 | 高速拋丸機噴砂處理 | 經高速離心拋丸消除銹跡和氧化鐵皮；采用環氧云鐵底漆噴涂處理后，整機外噴塑防腐處理 | |
進料方式 | 止推板中心進料孔DN法蘭 | 內襯可拆式衛生級ABS | |
出液方式 | 明流雙出 | 出液方式明流 | |
吹氣方式 | 無需 | 無 | |
驅動方式 | 高壓油泵 | 臥式電機驅動 | |
過濾壓力 | 0.6MPa | 運行壓力 | |
壓緊壓力 | 25Mpa | 運行壓力 | |
儀控液壓 | PLC | 一線品牌 | PLC為可編程控制器，品質保障 |
電器元件 | 一線品牌 | 品質保障 | |
壓緊方式 | 液壓壓緊/自動保壓/自動補壓 | ||
液壓油缸 | 增強型可拆卸式油缸 活塞桿工作 | 整體具有硬度高、耐磨性能好、抗腐蝕等優點。 | |
油缸密封 | 聚氨酯+四氟銅密封圈 | 奧地利技術；質保1年 | |
液壓油管 | 高壓MPA/低壓MPA | 絕不爆管/安全保證 | |
液壓站 | 4KW | 主體為制作；電機4KW；上海大眾油泵、上海華島液壓閥件；碳鋼折彎焊接，密封，空氣過濾外置式油泵，散熱效果好，檢修方便；高低壓油管為國標軟連接 | |
液壓馬達 | 上海大眾液壓 | 25MPa | |
主電機 | 4KW | 品質保障 | |
控制箱 | 分體式或可固定于主機 | 主體制作為碳鋼噴塑，質量保障 | |
儀表 | 0-40Mpa電接點壓力表 | 東方儀表；質量保障 | |
運行環境 | 使用溫度 | ≤80℃ | 無大幅溫度波動 |
過濾介質 | 單絲濾布 | ||
運行要求 | 水平基礎/避雨遮陽 | 進料端焊死固定，液壓端滑動 | |
三、產品工作過程:
150平米程控自動拉板廂式壓濾機產品的工作過程可以分為以下幾個主要步驟，以下是詳細的工作流程：
一、準備階段
檢查設備：確保壓濾機設備完好無損，各部件連接緊固，電源指示燈亮。
選擇并安裝濾布：根據待處理懸浮液的性質選擇合適的濾布，并將其安裝在濾板上。濾布應清洗干凈、整理整齊無折痕。
啟動進料泵：將懸浮液輸送至壓濾機的進料口。
二、進料階段
均勻送料：通過進料泵將懸浮液均勻送入壓濾機的各個濾室。
形成濾餅：在壓力的作用下，懸浮液中的固體顆粒在濾布上形成濾餅，濾液則通過濾布和濾板之間的間隙流出，實現固液分離。
三、過濾階段
關閉進料：當濾室內的懸浮液充滿后，關閉進料泵和進料閥門，停止進料。
繼續脫水：濾餅繼續受到壓力作用，進一步脫水。同時，濾液繼續通過濾布和濾板之間的間隙流出，直至濾液清澈為止。
四、擠壓脫水階段
壓緊濾板：通過液壓缸或氣壓缸的推動，使濾板壓緊濾餅。
擠壓脫水：此時，濾餅中的水分被進一步擠壓出來，提高脫水效果。擠壓脫水的時間和壓力可以根據實際需要進行調整。
五、卸料階段
松開濾板：當擠壓脫水階段結束后，松開濾板。
取出濾餅：將濾餅從濾室中取出。此時，濾餅已經具有較高的含固率和較低的含水量，達到了固液分離的目的。
后續處理：將濾餅進行后續處理，如干燥、焚燒等。
六、清洗階段
清洗濾布：在卸料完成后，將濾布清洗干凈，以備下次使用。
注意：
在整個工作過程中，需要定期檢查設備的運行狀態，如污泥泵啟動是否靈活、排水閥是否打開等。
根據實際情況，可能需要調整進泥壓力，一般情況下進泥壓力應控制在0.4——0.6MPa之間。
設備的過濾周期、脫水時間和卸泥時間可能會因?qū)嶋H工況而有所不同，一般過濾周期為2.0——8.0h，脫水時間為1.0——5.5h，卸泥時間為1.0——2.5h。
以上即為150平米程控廂式壓濾機產品的工作過程。
四、產品優勢:
150平米程控廂式壓濾機產品優勢可以分點表示和歸納如下：
高效過濾面積：
擁有150平米的過濾面積，能夠同時處理大量懸浮液，提高生產效率。
程控自動化：
配備先進的程控系統，實現自動進料、過濾、擠壓脫水和卸料等操作，大大減少了人工操作，降低了勞動強度。
自動化程度高，提高了工作穩定性和可靠性，降低了人為因素對過濾效果的影響。
強大的過濾性能：
通過濾板和濾布的緊密配合，能夠高效實現固液分離，濾液清澈度高。
濾餅含固率高，脫水效果好，有利于后續處理。
結構緊湊：
設備結構緊湊，占地面積小，節省了生產空間。
濾板采用模塊化設計，方便安裝、拆卸和清洗。
可靠耐用：
設備采用優質材料制造，具有較高的耐磨性和耐腐蝕性。
液壓缸或氣壓缸采用知名品牌產品，保證了設備的穩定運行和較長的使用壽命。
節能環保：
設備在運行過程中噪音低、能耗小，符合環保要求。
通過高效過濾和脫水，減少了后續處理過程中的能耗和廢棄物排放。
操作簡便：
設備操作簡單易懂，只需經過簡單培訓即可上崗操作。
配備智能化控制系統，可實時監控設備運行狀態和過濾效果，方便及時調整操作參數。
適用性強：
適用于多種行業和領域的懸浮液過濾和脫水處理，如化工、制藥、環保、食品等。
可根據用戶的具體需求定制不同規格和配置的壓濾機設備。

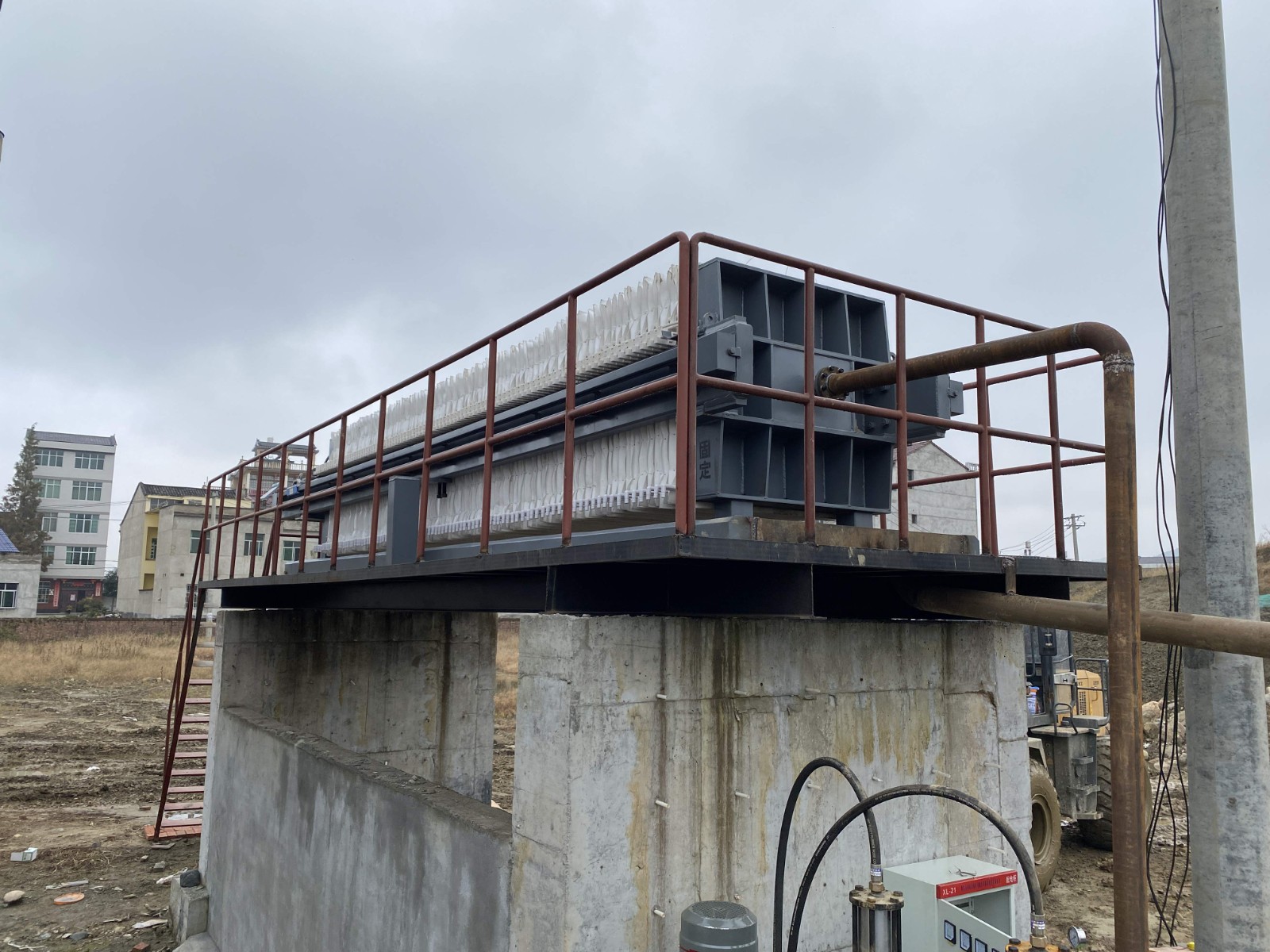

五、產品客戶案例
